产品介绍

BDGS系列 产品是将交流 380V 的电源通过变压器降压至交流 36V 三相,分别接至三根道轨上(增加一条导电轨),轨道平车上的车轮的导电滑块将三根道轨上的交流 36V 电源引入车载电器箱,经过升压变压器将三相交流 36V 升压至三相交流 380V,再通过交流控制系统控制交流冶金电机,使平车启动、停止、前进、后退等。它能在 S 型轨道、弧形轨道及高温场合使用,平车上可以加装液压升降系统、起重系统,具有安全性与机动灵活性,对轨道铺设要求较高(需要绝缘处理轨道),适合载重量较大、中长距离运输场合使用。
      1、该平车具有对使用时间无限制等优点
      2、机构简单,成本较低,是车间过跨常见的轨道平车
      3、适用于恶劣环境、高温环境、防爆环境等场合
      4、适用于任意载重量、使用频率较高的场合

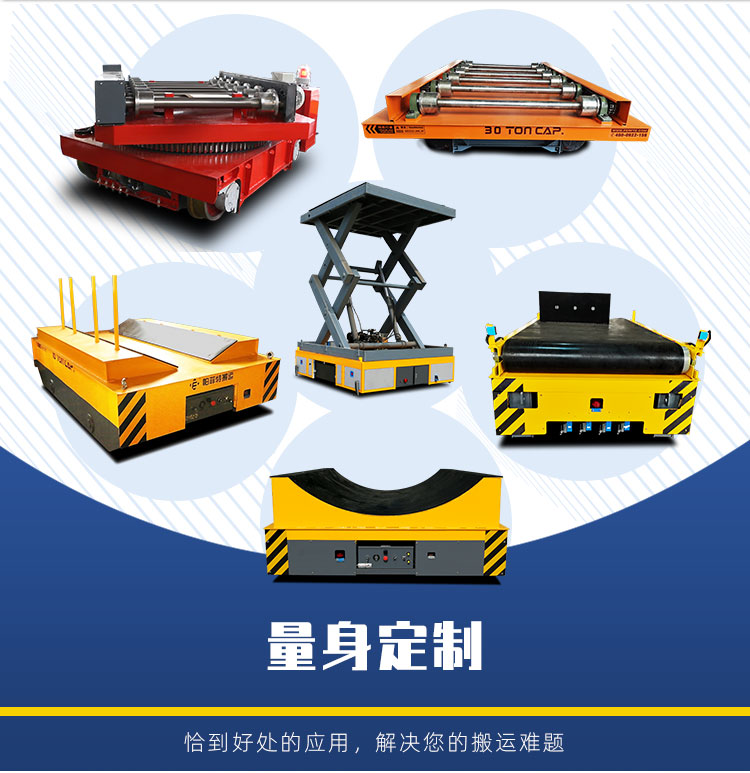

轨道平车图片

产品细节

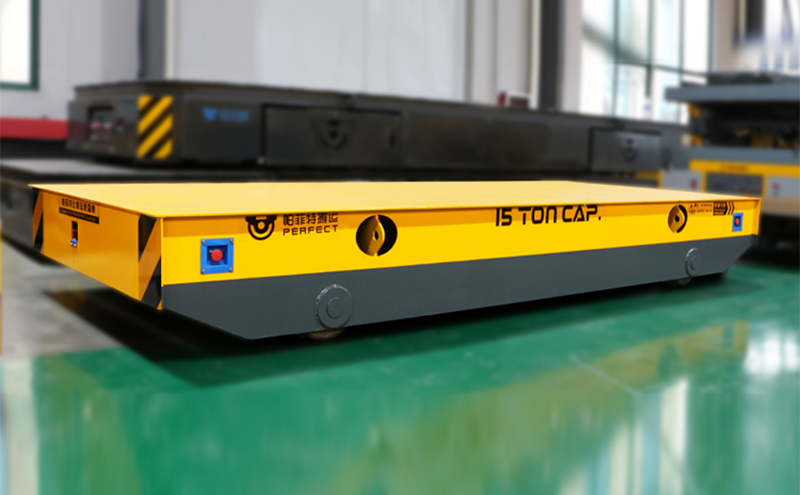

低压轨道电动平车
售后服务

1、我方负责对轨道电动平板车设计、制造、安装、调试到投产实行交钥匙工程;
2、在购方现场的电动平板车安装、调试、试车期间,乙方将派出能在二十四小时内决策问题的总代表常驻现场进行**技术服务;
3、轨道平车厂家所派出的现场服务人员的数量和*配备,将根据工程进度进行适时调整,以不影响轨道平车安装调试、试车工作正常进行为前提;
4、轨道平车厂家技术人员对甲方人员进行电动平板车使用、维护、保养及故障检测等方面的**技术培训。
5、轨道电动平板车质保期从交付使用之日起一年;质保期内有部件故障,乙方承担更换部件的所有费用,一年质保期将在重新更换的零件安装到设备后开始计算。保修期满后,向订货方优惠供应备品备件
6、换部件的所有费用,一年质保期将在重新更换的零件安装到设备后开始计算。
7、电动轨道平板车保修期满后,向订货方优惠供应备品备件。
8、电动平板车在使用过程中,出现了技术及质量问题后,接到用户通知2小时内作出答复,48小时内派人赶到现场为甲方服务。处理过程中,如有零部件更换,该零部件的**期自更换之日起顺延,乙方承担更换部件的所有费用。在主要零部件发生更换或维修时,乙方应相应延长整台设备的**期。
9、严格执行ISO标准,保证轨道电动平板车质量及服务全部合格。
10、在接到售后电话后,24小时做出回复,72小时内到客户厂家进行维修。



现场案例图片



低压轨道车



型号 BDGS-20T BDGS-25T BDGS-30T BDGS-40T BDGS-50T BDGS-63T BDGS-80T BDGS-100T BDGS-150T
额定载重 20 25 30 40 50 63 80 100 150
台面尺寸 4000 4500 4500 5000 5500 5600 6000 6500 10000
2000 2200 2200 2500 2500 2500 2600 2800 3000
550 600 600 650 650 700 800 900 1200
轮距( mm ) 2800 3200 3200 3800 4200 4300 4700 4900 7000
轨内侧距 ( mm) 1435 1435 1435 1435 1435 1435 1800 2000 2000
车轮直径 ( mm ) φ350 φ400 φ400 φ500 φ500 φ600 φ600 φ600 φ600
车轮数量   4 4 4 4 4 4 4 4 8
离地间隙 ( mm ) 50 50 50 50 50 75 75 75 75
运行速度 ( m/min) 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-18
电机功率( Kw ) 2.5 3 4 5.5 5.5 7.5 7.5 11 15
变压器功率(KVA) 6.8 6.8 10 10 10 20 20 30 30
变压器数量 1 1 1 1 1 1 1 1 1
最大轮压(KN) 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2
参考重量(t) 5.5 6 6.3 7.2 7.6 10.3 12.1 13.9 26
荐用轨道型号 P24 P38 P38 P43 P43 P50 P50 QU100 QU100

1、载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;

2、可选配无线遥控装置

3、可选配遇人自动停止、极限限位装置;

4、可选配轨道自动断电功能

5、可选配进口电器或国产电器。

6、可选配变频器无极调速.

7、可选配耐高温场合要求。
