产品介绍

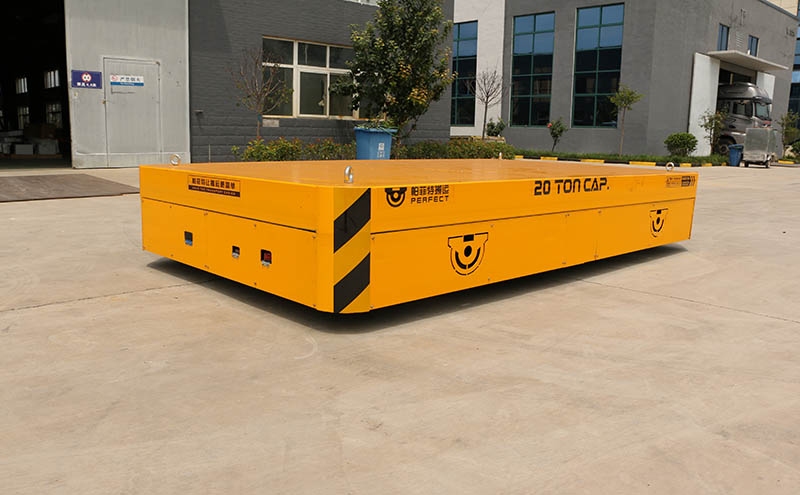

BWP系列无轨电动平车由电源、传动机构、钢结构承重架、转向系统、行走机构、控制模块以及故障诊断模块组成。通常,我们选择蓄电池、 电缆、发电机作为该系列车的电源,电源经过电器控制模块系统,给牵引电机提供电力,实现无轨转运车的启动、停止、前进、后退和转向以及其它功能。该系列车可实现360原地旋转。车上均配有安全警示和安全检测装置,遇到行人或障碍物立即报警并自动停止,配备全自动智能充电机。无轨转运车上还可以加装定位装置、夹紧装置、升降平台等其它辅助装置以满足不同场合的使用需求。该系列车可以装配PLC控制系统,实现完全自动化控制。

工作原理

BWP系列电动平车以铅酸蓄电池为能源,以控制模块为控制核心,以操作手柄和遥控控制为输入手段,以台面负载货物,以转向轮导引方向并和固定轮共同承载重量,以电机提供原始动力,以减速机放大扭矩并提供给固定轮动力,以LED声光报警器为工作和警示标志,以智能充电机为外部电源输入。在以上的功能配合下,共同组成BWP系列电动平车的工作能力。

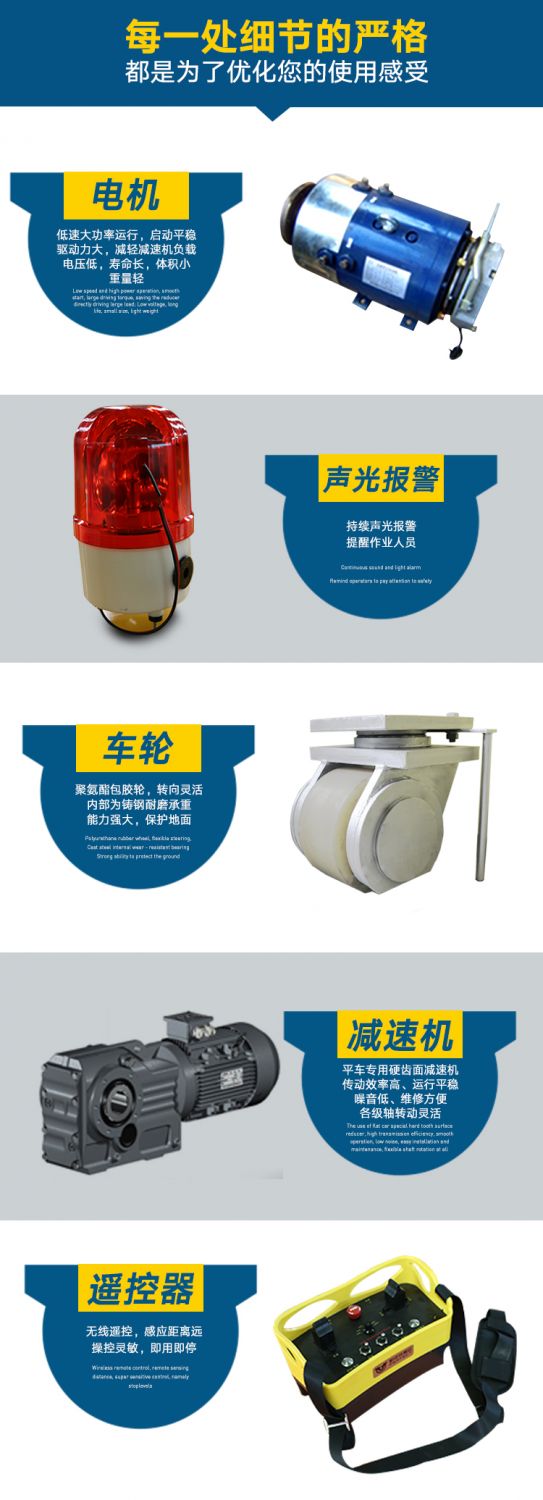

配置介绍

无轨电动搬运车

产品特点

1、载重运输:BWP系列电动平车是专为运输设计的产品,故首要功能为运输;
2、转弯:BWP系列电动平车本身配有转向轮及转向控制,故控制转向是其主要功能之一;
3、升降:BWP系列电动平车可按客户需要增添液压,机械等升降装置,在原有的基础上达成升降功能;
4、侧翻:BWP系列电动平车可按客户需要增添液压,机械等侧翻装置,在原有的基础上达成侧翻功能;
5、台面滚动:BWP系列电动平车可按客户需要增添滚轮,滚轴等装置,在原有的基础上达成圆柱类工件翻转和平面类工件平滑移动功能;
6、其他功能:本公司可以为客户定做、研发客户所需功能

可选配配件需求:

1、 载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;
2、 可选配保护电缆线,电缆线悬挂等方式
3、 可选配遇人自动停止、极限限位装置;
4、 可选配随车随行操作,固定点操作,无线电遥控等
5、 可选配变频器无极调速;
6、 可选配防爆,耐高温场合要求。

 服务流程

1.沟通咨询
技术团队为您定制专属高性价比设计方案
2.来厂考察
免费提供住宿,生产过程透明化
3.专车配送
按时交货,全国配送,安全准时送达
4.安装培训
免费安装调试、多角度提供技术支持,让您放心
5.售后保障
7*24技术服务,48小时赶赴现场

技术参数



BWP-5T

BWP-10T

BWP-15T

BWP-20T

BWP-30T

BWP-40T

BWP-50T

载重量 ( t)

5

10

15

20

30

40

50

最大冲击载荷( t)

7.5

15

22.5

30

45

60

75

车架结构

钢板焊接梁式结构

钢板厚度

8

10

12

14

14

16

16

整车总重( t )

4.3

5.3

6.6

7.9

8.8

10

10.5

最大轮压 ( t )

2.8

4.6

4.3

5.6

7.7

10

12

地面要求

水泥地面      钢板地面

外形尺寸(mm)

3000×2000

3600×2000

4000×2200

4500×2200

5000×2200

5500×2300

6000×2300

整车高度( mm )

450

530

600

600

650

700

700

离地间隙 ( mm )

50

轮距( mm )

1500                   1700                           1800

轴距( mm )

2500

3100

3400

3900

4300

4800

5200

转弯半径( mm )

2501

3101

3401

3901

4301

1801

5201

转弯方式

无间断边走边转弯

转弯电控控制方式

电器按钮控制

转向机构

机械式

电机功率( Kw )

3.5

5

6

7

10

12

15

车轮直径( mm )

φ300( 4个)

φ350( 4个)

φ400( 4个)

φ400( 6个)

φ500( 6个)

车轮材质

ZG55+

行走速度 ( m/min )

0-15

0-12

刹车方式

电磁刹车

地面平整调节

机械自动调节

遥控操作方式

有线+无线

蓄电池型号

D-250 24支

D-330 24支

D-400 24支

D-440 24支

D-250 36支

D-330 36支

D-440 36支

蓄电池维护

免维护

充电机安装形式

车载式

分体式

充电机功能

全自动智能充电

车体颜色

黄色+警示标志

雷达侧距控制

3-0.3m防撞定距锁定自停

报警装置

声光报警

其他功能

配转问打、夜灯、电管显示
