工作原理

BTL系列是拖电缆供电轨道平车，是将交流380V电缆线直接引入平车电气控制系统， 来控制平车的启动，停止，前进，后退等。通过平车的移动来拖动放置在地面上的电缆实现平车供电，电缆线放置在两轨道中心，操作系统为低压36V电源控制

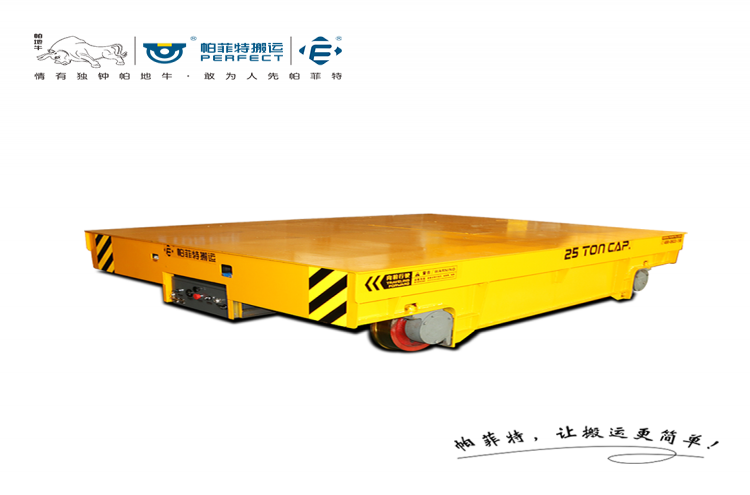

轨道电动平车图片

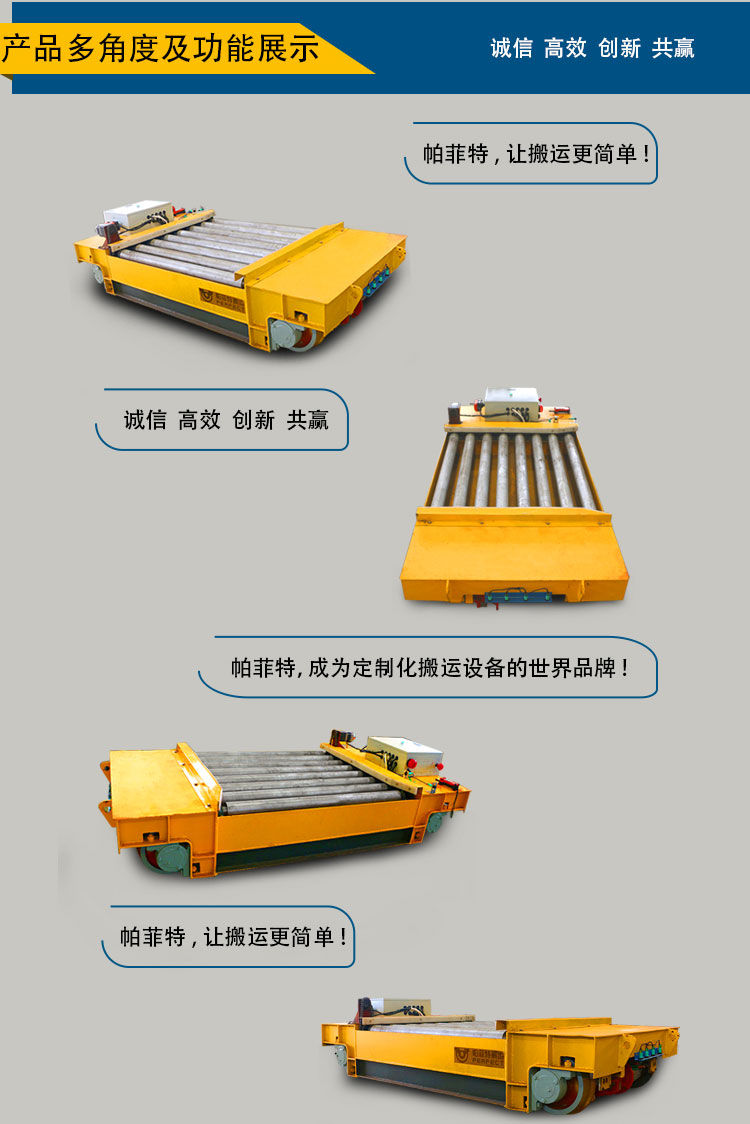

产品细节

电缆卷筒轨道平车图片
轨道电动平车


  服务流程

1.沟通咨询
技术团队为您定制专属高性价比设计方案
2.来厂考察
免费提供住宿，生产过程透明化
3.专车配送
按时交货，全国配送，安全准时送达
4.安装培训
免费安装调试、多角度提供技术支持，让您放心
5.售后保障
7*24技术服务，48小时赶赴现场

现场案例图片



拖电缆轨道供电车

产品参数
型号 BJT-20T BJT-25T BJT-30T BJT-40T BJT-50T BJT-63T BJT-80T BJT-100T BJT-150T
额定载重 20 25 30 40 50 63 80 100 150
台面尺寸 长 4000 4500 4500 5000 5500 5600 6000 6500 10000
宽 2000 2200 2200 2500 2500 2500 2600 2800 3000
高 550 600 600 650 650 700 800 900 1200
轮距( mm ) 2800 3200 3200 3800 4200 4300 4700 4900 7000
轨内侧距 ( mm) 1435 1435 1435 1435 1435 1435 1800 2000 2000
车轮直径 ( mm ) φ350 φ400 φ400 φ500 φ500 φ600 φ600 φ600 φ600
车轮数量   4 4 4 4 4 4 4 4 8
离地间隙 ( mm ) 50 50 50 50 50 75 75 75 75
运行速度 ( m/min) 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-18
电机功率( Kw ) 2.5 3 4 5.5 5.5 7.5 7.5 11 15
变压器功率（KVA） 6.8 6.8 10 10 10 20 20 30 30
变压器数量 1 1 1 1 1 1 1 1 1
最大轮压（KN） 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2
参考重量（t） 5.5 6 6.3 7.2 7.6 10.3 12.1 13.9 26
荐用轨道型号 P24 P38 P38 P43 P43 P50 P50 QU100 QU100

1、载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;

2、可选配无线遥控装置

3、可选配遇人自动停止、极限限位装置;

4、可选配轨道自动断电功能

5、可选配进口电器或国产电器。

6、可选配变频器无极调速.

7、可选配耐高温场合要求。
