产品介绍

BDGS系列 产品是将交流 380V 的电源通过变压器降压至交流 36V 三相,分别接至三根道轨上(增加一条导电轨),轨道平车上的车轮的导电滑块将三根道轨上的交流 36V 电源引入车载电器箱,经过升压变压器将三相交流 36V 升压至三相交流 380V,再通过交流控制系统控制交流冶金电机,使平车启动、停止、前进、后退等。它能在 S 型轨道、弧形轨道及高温场合使用,平车上可以加装液压升降系统、起重系统,具有安全性与机动灵活性,对轨道铺设要求较高(需要绝缘处理轨道),适合载重量较大、中长距离运输场合使用。

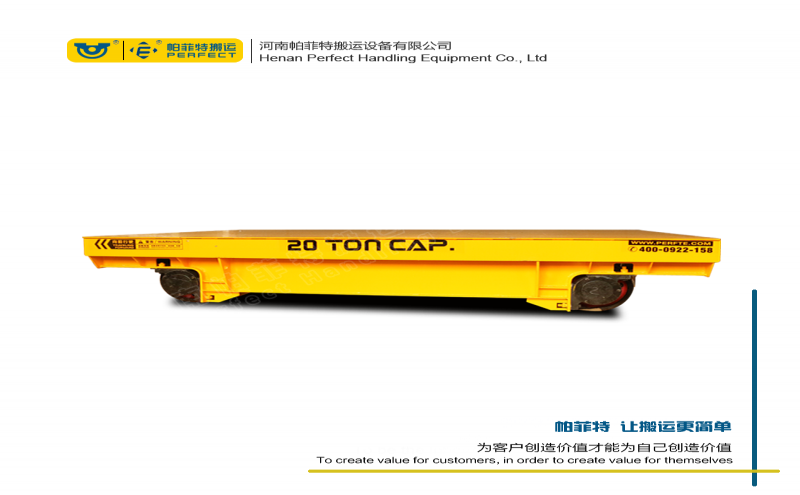

轨道平车图片


产品细节

轨道电动平车
轨道电动平车

电动轨道搬运平车
  服务流程

1.沟通咨询
技术团队为您定制专属高性价比设计方案
2.来厂考察
免费提供住宿,生产过程透明化
3.专车配送
按时交货,全国配送,安全准时送达
4.安装培训
免费安装调试、多角度提供技术支持,让您放心
5.售后保障
7*24技术服务,48小时赶赴现场

现场案例图片


低压轨道车

型号 BDGS-20T BDGS-25T BDGS-30T BDGS-40T BDGS-50T BDGS-63T BDGS-80T BDGS-100T BDGS-150T
额定载重 20 25 30 40 50 63 80 100 150
台面尺寸 4000 4500 4500 5000 5500 5600 6000 6500 10000
2000 2200 2200 2500 2500 2500 2600 2800 3000
550 600 600 650 650 700 800 900 1200
轮距( mm ) 2800 3200 3200 3800 4200 4300 4700 4900 7000
轨内侧距 ( mm) 1435 1435 1435 1435 1435 1435 1800 2000 2000
车轮直径 ( mm ) φ350 φ400 φ400 φ500 φ500 φ600 φ600 φ600 φ600
车轮数量   4 4 4 4 4 4 4 4 8
离地间隙 ( mm ) 50 50 50 50 50 75 75 75 75
运行速度 ( m/min) 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-20 0-18
电机功率( Kw ) 2.5 3 4 5.5 5.5 7.5 7.5 11 15
变压器功率(KVA) 6.8 6.8 10 10 10 20 20 30 30
变压器数量 1 1 1 1 1 1 1 1 1
最大轮压(KN) 77.7 94.5 110.4 142.8 174 221.4 278.4 343.8 265.2
参考重量(t) 5.5 6 6.3 7.2 7.6 10.3 12.1 13.9 26
荐用轨道型号 P24 P38 P38 P43 P43 P50 P50 QU100 QU100

1、载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;
2、可选配无线遥控装置
3、可选配遇人自动停止、极限限位装置;
4、可选配轨道自动断电功能
5、可选配进口电器或国产电器。
6、可选配变频器无极调速.
7、可选配耐高温场合要求。
